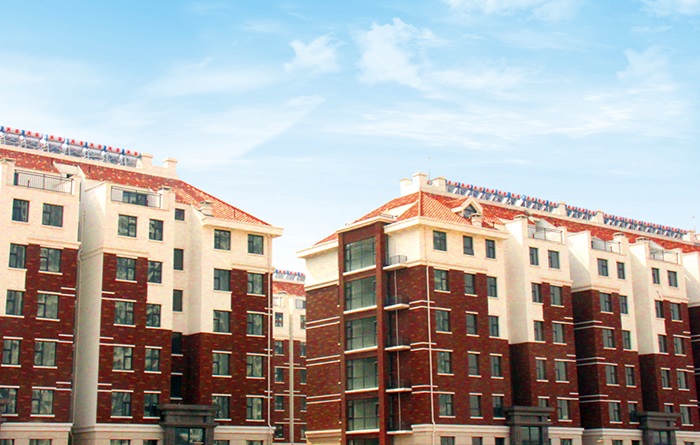

多層住宅緊湊式家用方案
山東天豐新能源科技有限公司

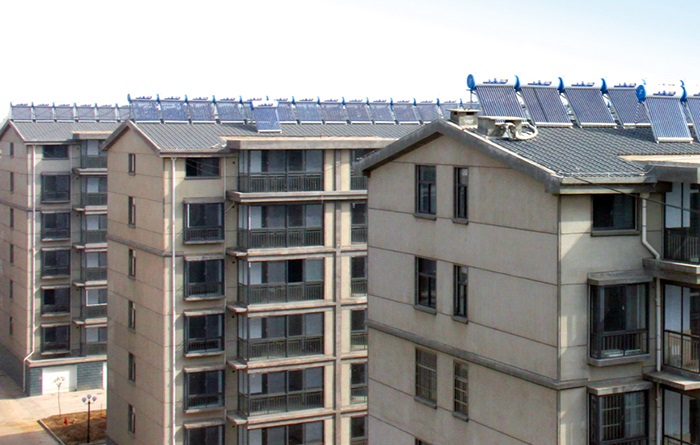

本系統采用天豐緊湊式太陽能熱水機，吸熱部件（全玻璃真空集熱管）、儲熱部件（水箱）和支撐部件（支架）為一個整體，安裝于室外屋面上，然后通過管路把水箱與室內衛生間、廚房等用熱設備相連接的一種分戶集熱、分戶儲熱式太陽能熱水系統
系統特點
太陽熱水機安裝于屋面上，采光效果好，太陽能利用率高；
產品結構簡單，技術成熟，安裝成本低，便于后期管理維護；
系統可根據建筑設計進行調整，充分利用屋面空間；
運行原理
太陽熱水機的吸熱部件（全玻璃真空集熱管）吸收太陽光的能量使真空管內水溫升高，從而將光能轉化成熱能，真空管和儲熱水箱中水的溫差產生循環動力，熱置從真空管內傳遞給了儲熱水箱，最終加熱儲熱水箱中的水。
供水方式采用落水法，太陽熱水機的安裝高度高于用水點；
可配置輔助電加熱裝置，實現全天候熱水供應。
系統組成
該系統主要有屋面基礎、太陽熱水機主機、管路、管件、閥門、控制儀表（選）、輔助電加熱（選）、衛生設備（淋浴器、熱水龍頭、混水閥等）等組成。
